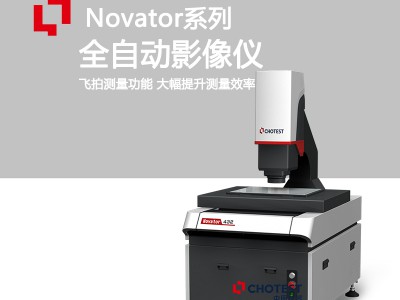

novator系列一键检测全自动影像测量仪智能化和自动化程度高，通过光学原理进行测量，通过自带的摄像头捕捉图像，将数据传输到计算机，通过软件系统合成直观的图像，通过分析人员对图像的数据进行分析，然后得出最终的数据结论，不仅实现了工件的形状、长、宽、高等数据的具体化，还可以精确测量工件的表面平面度。

光学测头测量平面度

仪器特点

1.非接触测量，使得测量无形变，适合于测量薄壁、软体零件；

2.图像放大功能强，小尺寸测量能力更强；

3.测量速度快，提高测量的效率；

4.采点密度高，保证了测量的高可靠性；

5.装夹方便。

novator系列一键检测全自动影像测量仪将传统影像测量与激光测量扫描技术相结合，实现2.5d和3d复合测量。novator还支持频闪照明和飞拍功能，可进行高速测量，大幅提升测量效率；具有可独立升降和可更换rgb光源，可适应更多复杂工件表面。可实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差、3d空间形貌与尺寸结构等精密测量。

软件测量功能

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。

2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。

4.形位公差：直线度、圆度、轮廓度、位置度、平面度、对称度、垂直度、同心度、平行度等形位公差评定。

5.坐标系：仪器坐标系、点线、两点 x、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。

6.快速工具：r角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、o型圈等特殊工具快速测量。

7.支持公差批量设置、比例等级划分、颜色自定义管理。

产品优势

稳固移动平台、高测量精度

1.精密大理石机台，稳定性好，精度高。

2.精密线性滑轨和伺服控制系统，超低分贝静音级运动。

3.三轴全自动可编程检测，实现复杂特征批量检测。

激光扫描成像、3d复合测量

1.支持点激光轮廓扫描测量，进行高度方向上的轮廓测量。

2.支持线激光3d扫描成像，可实现3d扫描成像和空间测量。

3.visionx测量软件支持多种轮廓测量和3d空间测量，无缝连接2d/3d混合测量。

频闪照明光源、高速硬件飞拍

1.具备频闪照明光源，支持频闪和普通双模式。

2.支持飞拍模式测量，测量效率提升5~10倍。

3.novator系列一键检测全自动影像测量仪融入中图闪测仪的拼接测量功能，发挥综合优势。

可更换rgb表光、独立升降表光

1.可更换rgb表光和白色表光，适应多种复杂颜色和材料表面。

2.表光可独立升降，更好的观察样品表面。

3.支持六环八分区表面光、透射光、同轴光分段编程控制。

自动测量，批量更快

1.程序匹配工件坐标系，自动执行测量流程。

2.支持cad图纸和gerber图纸导入，坐标系匹配测量。

3、cnc固定坐标系模式下，可快速精确地进行批量测量。

操作简单，轻松无忧

1.具备大幅面导航相机，快速实现工件定位。

2.具有镜头防撞功能，轻松无忧。

3.一体化操作界面，任何人都能轻松设定和测量。

novator可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具、计量检测等领域。
